梯形铝壳电阻
/
梯形铝壳电阻
${ele.title}
${ele.title}

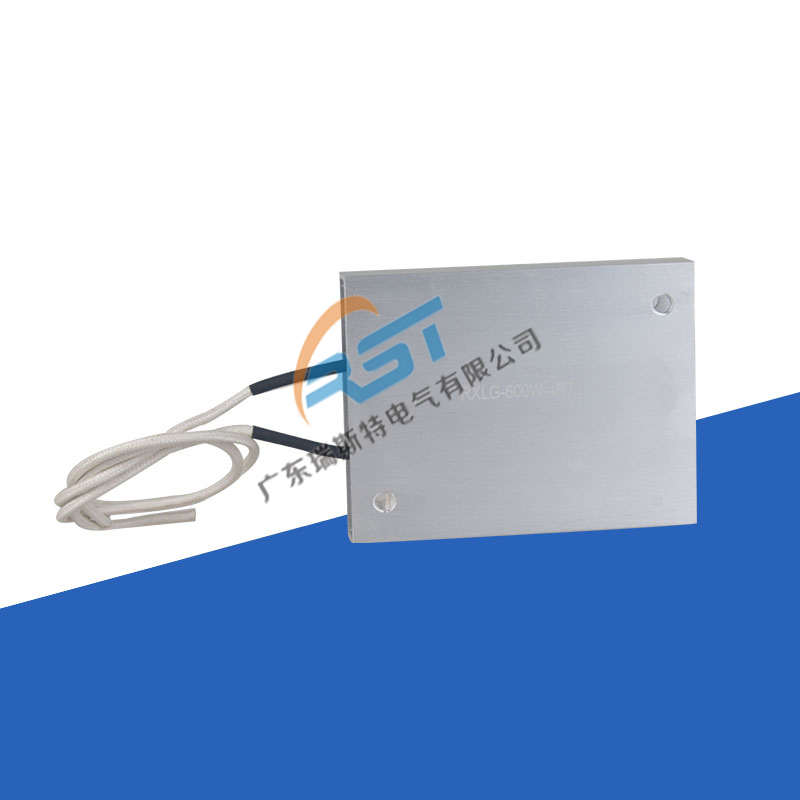

梯形铝壳电阻

所属分类: 梯形铝壳电阻
0
在线询价 联系我们
产品详情
产品应用
外形及尺寸
功率衰减曲线和温升曲线
主要性能
型号说明

1.体积小且功率大，优于传统瓷骨架电阻。

2.结构坚固，稳定性高

3.铝制外壳散热，适用于散热板安装

4.硅铜膜压成型，绝缘性能好

5.符合无铅/RoHS要求

广泛应用于电源，变频器，伺服系统等高要求的电气回路中，并能够用于恶劣的工况环境。




功率 尺寸(Dimensions)      阻值范围 图面
A±2 B±2 C±1 D±1 E±1 F±1 配线mm2 端子
60W 115 98 40 20 5.5   1.5 2.5-5S 0.1-10KΩ picture A
80W 140 123 40 20 5.5   1.5 2.5-5S 0.1-10KΩ picture A
100W 165 148 40 20 5.5   1.5 2.5-5S 0.1-10KΩ picture A
120W 190 173 40 20 5.5   1.5 2.5-5S 0.1-10KΩ picture A
150W 215 198 40 20 5.5   1.5 2.5-5S 0.1-10KΩ picture A
200W 165 147 60 30 5.5   1.5 2.5-5S 0.1-10KΩ picture A
300W 215 198 60 30 5.5   1.5 2.5-5S 0.1-10KΩ picture A
400W 265 247 60 30 5.5   1.5 2.5-5S 0.1-10KΩ picture A
500W 335 317 60 30 5.5   1.5 2.5-5S 0.1-10KΩ picture A
800W 400 382 61 59 5.5 40 2.5 3.5-6S 0.1-10KΩ picture B
1000W 400 384 50 108 5.5 30 2.5 3.5-7S 0.1-10KΩ picture B
1200W 450 434 50 108 5.5 30 2.5 3.5-8S 0.1-10KΩ picture B
1500W 485 469 50 108 5.5 30 2.5 3.5-9S 0.1-10KΩ picture B
2000W 550 534 50 108 5.5 30 2.5 3.5-10S 1-100KΩ picture B





环境温度





负荷率(%)





参考标准:JIS-C-5202　　GB/T5729-1994


项目  标准值 测试方法
阻值和误差 ±5% 常温下测试
短时间过负荷 △R≤±(2%R。+0.05Ω) 5倍额定功率/5秒
温度系数 ±200 PPM/℃ 实验温度: 室温+100℃
绝缘电阻 100MΩ Min 直流电压1000V
耐电压 无烧毁或绝缘性破坏 施加AC3000V持续1分钟
耐振 无可见损伤△R≤±(1%R。+0.05Ω) f:5-200HZ a=1.5g　X.Y各2H



    RXLG T  M 100W 10R J
产品类别 小分类
 		 安装方式 功率 成品阻值 误差
RXLG   铝壳电阻  T-梯形式 M-端子式 60  60W R1 0.1Ω F    ±1%
S-船形式 Y-引线式 100  100W 10R10 10Ω G       ±2%
F-平板式 1000 1000W 10K 10KΩ J     ±5%
2000 2000W 100K 100KΩ
