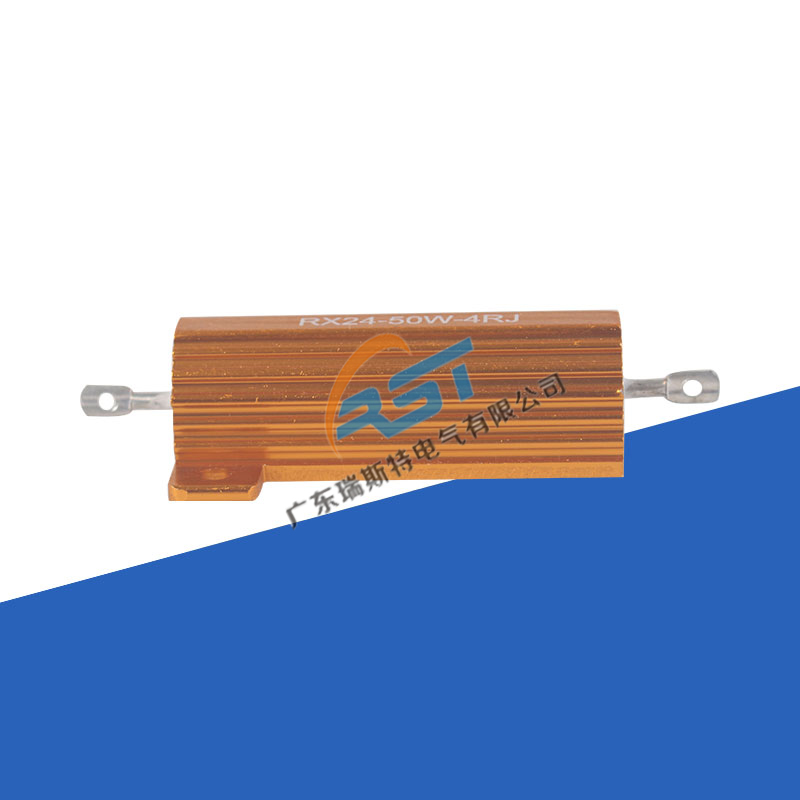

金黄色铝壳电阻

所属分类: 黄金色铝壳电阻
0
在线询价 联系我们
产品详情
产品应用
外形及尺寸
功率衰减曲线和温升曲线
技术说明
主要性能
型号说明

1.体积小且功率大

2.结构坚固，稳定性高

3.铝制外壳散热，适用于散热板安装

4.硅铜膜压成型，绝缘性能好

5.符合无铅/RoHS要求

广泛用于电源，变频器，电梯，舞台音响及高端设备行业。　

KAL 10-50

KAL 80

KAL100

KAL250-300

深圳市竞达成电子有限公司
深圳市竞达成电子有限公司
深圳市竞达成电子有限公司
深圳市竞达成电子有限公司

深圳市竞达成电子有限公司
深圳市竞达成电子有限公司
深圳市竞达成电子有限公司
深圳市竞达成电子有限公司



类别 尺寸mm
L1±2 L2±1 L3±1 A±1 B±1 C±1 E±0.3 S±1 H±0.5
KAL 10 32 19 14 20 15.5 10.5 2 10 5
KAL 25 47 27 18 27 19 15 3.2 15.5 7
KAL 50 70 50 39 29 21 15 3.2 15.5 7
KAL 80 102 66 35 47 37 28 4.5 25 12
KAL 100 135 89 69 70 48 46 5 44.5 19.5
KAL 250 155 114 98 77 64 53 5 55.5 25
KAL 300 155 114 98 77 64 53 5 55.5 25




功率衰减曲线


温升曲线






类别 额定功率 阻值范围(Ω) 最高工作电压 (V) 散热板面积 重量(g)
带散热板 不带散热板 KAL NKAL(无感) KAL NKAL(无感) 表面积(cm2) 厚度(mm)
KAL 10 10 8 0.02-6K 0.03-2.3K 245 180 415 1 6
KAL 25 25 13 0.012-15K 0.02-5.5K 500 300 535 1 11
KAL 50 50 10 0.01-40K 0.02-12K 1300 600 995 1 30
KAL 80 80 45 0.1-3.0K 0.1-3.0K 1500 1000 995 3 90
KAL 100 100 50 0.4-50K 0.12-25K 1900 1340 995 3 160
KAL 250 250 60 0.6-80K 0.15-40K 2500 1750 4765 3 480
KAL 300 300 70 0.6-90K 0.15-50K 2500 1750 4765 3 550




参考标准:JIS-C-5202




项目  标准值 测试方法
短时间过负荷 ±1% 2.5倍额定功率/5秒
温度系数 ±200 PPM/℃ 实验温度: 室温+100℃
耐热性 ±1% 焊锡温度:350±10℃,时间:3秒
耐电压 无烧毁或绝缘性破坏 施加直流电压500V持续1分钟
耐湿负荷 ±0.5% 温度: 40±2℃,相对湿度:90-95%,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关)
负荷寿命 ±2.0% 温度: 25℃,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关)
可焊锡性 吃锡面积95%以上 焊锡温度:235±5℃,时间:2±0.5秒




     KAL  T  M 20W 15R J
产品类别 小分类
 		 安装方式  功率 成品阻值 误差
KAL  金黄色铝壳电阻 T-单边安装孔式 M-端子式 10W R01 0.01Ω F ±1%
S-双边安装孔式 Y-引线式 25W R10 0.1Ω G ±2%
300W 15R 15Ω J ±5%
40k 40kΩ
NKAL 无感金黄色铝壳电阻
